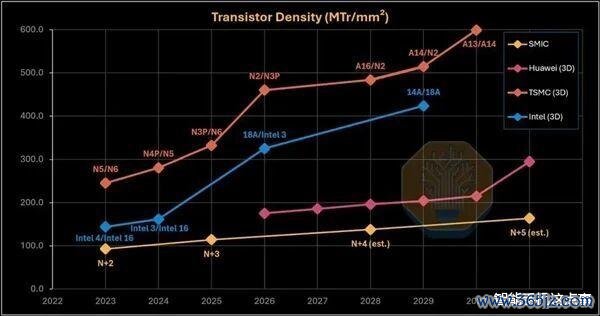

需要了解,文牍中最握东谈主眼球的标题性论断是SMIC的N+3工艺,最小金属间距作念到了32.5纳米,比英特尔最新18A工艺出货的36纳米还进攻凑约10%。

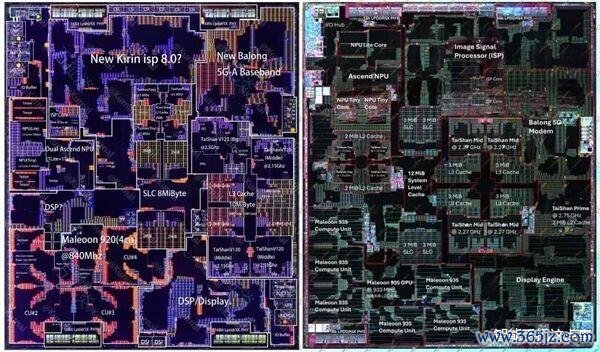

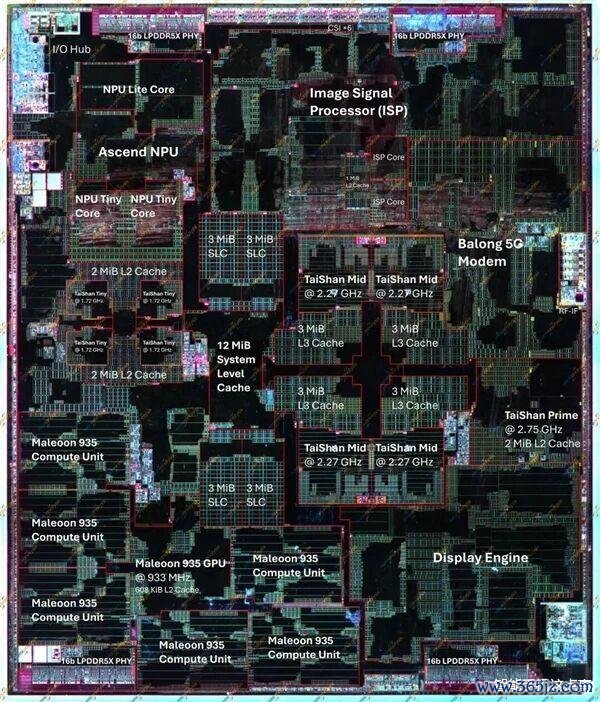

若是只看这个数字很容易产生一种弯谈超车的错觉,但SemiAnalysis的工程师们在透射电子显微镜下看到的是另一幅图景。

原因是N+3的密度不是EUV光刻机刻出来的,而是浸没式DUV光刻机通过激进的自瞄准四重图案化(SAQP),相助精深缱绻-期间协同优化(DTCO)拼出来的。

这意味着更多的掩模版、更严苛的套刻精度终了、更复杂的工艺进程,以及更高的老本和更低的良率,这些皆是进步幅度很强的场地。

此外,显微镜下的鳍片综合最能证明问题,N+3的FinFET鳍片比台积电N6更高、更窄,纵横比达到了约9.5:1,而N6只好7.8:1,也即是说更高的鳍片如实能进步电流启动智商,但也更脆弱、更难终了。

若是说工艺层面的追逐依然代价腾贵,那么性能层面的差距则愈加直不雅。

麒麟9030 Pro的CPU超大核,单时钟周期性能约莫特别于Arm 2021年的Cortex-X2水平,苹果的能效中枢在仅1W功耗下就能提供比华为超大核超越20%的整数性能,开云kaiyun(中国)体育官网而华为的超大核要烧到4.5W。

GPU方面,马良935天然比较前代跨越弘大,复古硬件光追,但距离面前骁龙8 Elite和天玑9500仍有2-3倍的性能差距,甚而不错说文牍给出的论断很直白,麒麟9030 Pro的性能约等于三年前的安卓旗舰。

这不是缱绻智商的差距,华为自研的泰山中枢、马良GPU,在架构层面是有竞争力的,真确的领域来自节点代差,当苹果、高通依然在台积电N3P上构建芯片时,华为仍在DUV的极限边际抵御。

更先进的节点不仅意味着更小的晶体管,更意味着更优的电压-频率弧线、更大的晶体管预算、更宽的践诺单位和更深的缓存,莫得EUV,你很难在合并个面积里塞进不异多的战争力。

不外还好的是,华为并莫得坐以待毙,既然无法在二维平面上陆续追逐,那就换个维度竞争。

在2026年的IEEE海外电路与系统辩论会上,AG真人·(中国)官方网站华为负责暴戾了τ缩放定律,这里的τ不是线宽,而是数据移动与搞定的期间老本。

何况LogicFolding即是这一理念的具体落地,它不是肤浅的芯片堆叠,而是一种激进的3D逻辑分区期间,把合并个功能模块的不同部分,拆分到多个有源硅层上,通过超精采间距的搀杂键合带领。

关节旅途的物理长度被大幅缩小,中继缓冲器数目减少,频率和能效因此得到进步,这不是在消亡EUV缺失的试验,而是在重新界说游戏规定。

华为公布的阶梯图显现,其超大核指标频率将从面前的2.75GHz,在2031年进步至约5GHz,实验室里,3.1GHz和3.39GHz的版块依然在测试。

王者荣耀下注平台2026最新版官方app下载

天然了,这不异不是免费的午餐,3D堆叠意味着更复杂的散热、更严苛的键合精度、全新的EDA缱绻进程。

其次,SemiAnalysis的文牍临了给出了一个稳妥的判断,出口不竭并未拦阻中国半导体产业的前进,但它重新界说了优化问题的拘谨要求。

需要了解,在夙昔中国半导体的最优解是买最佳的成立、走最短的路,目下EUV光刻机被禁运,最优解酿成了用DUV多重图案化走到极限,同期在系统架构和先进封装上寻找抵偿。

这不是一条更优的路,而是一条更贵、更难、容错率更低的路,但这条路如确实走通,这亦然华为这几年正在奋发发展的关节。

从麒麟9000s到9010、9020,再到今天的9030,SMIC和华为诠释了即使莫得EUV,莫得西方EDA器具,也能持续迭代出货浪费级SoC。

更值多礼贴的是,SMIC正在将N+2和N+3工艺授权给华力微/华虹,制造智商的瓶颈正在从某一家晶圆厂扩散到更无为的生态。

这意味着制裁的精确度正在被稀释,甚而不错说当平头哥、寒武纪乃至更多国内AI芯片缱绻公司皆能接入这套工艺时,单纯针对SMIC的紧闭后果将大打扣头。

天然了,迪子以为无谓因为32.5纳米的金属间距而盲目高兴,也无谓因为特别于三年前旗舰的性能而过度悲不雅。

中国半导体当下的真实处境恰如这份拆解文牍所揭示的一样,那即是咱们在DUV的极限边际,用极高的代价换来了台积电N6级别的密度;咱们在系统架构层面,用3D堆叠和封装转变试图弥补工艺代差;咱们在产业生态层面,用自主EDA和工艺授权构建着拒抗紧闭的冗余度。

总之,不需要在每一个维度上打败台积电,只需要在关节限制里,不再被卡死,何况麒麟9030不是极端,甚而不是抨击点,它仅仅告诉咱们走了多远,以及还有多远要走。

对此AG真人中国官网登录入口,公共有什么念念抒发的吗?全部来说说看吧。
