英集芯IP6821是一款行使于智妙手机、TWS耳机、智妙腕表等无线充电决策的无线充电辐射司法SOC芯片。合乎WPC Qi措施，内置ASK 硬件解调，无需外围解调电路；相沿BPP+EPP+PPDE。相沿5W至15W无线充电功率输出，使命电压范围4V至20V，芯片自带PD3.0受电合同，通过DP/DM引脚主动向适配器恳求。集成2P2N H 桥预驱动，仅外接4颗N+P全桥MOS即可组顺利率回路，BOM精简、老本低。接纳SOP16封装，体积工致，紧凑联想便于微型化竖立集成。
一、一芯多能：高度集成的联想形而上学
IP6821是一款高集成度、合乎WPC Qi措施的无线充电辐射司法SOC芯片，其中枢联想理念是将无线充电所需的要道功能模块高度集成于单一芯片之中，使其成为名副其实的“无线充电系统大脑”。芯片里面集成了2P2N H桥驱动模块、ASK通信解调模块、适配器快充Sink合同、MTP ROM等必要的无线充电资源。这种SOC级别的联想，将高精度电源料理、无线充电发送司法、高服从DC/DC变换器以及EEPROM存储器等中枢功能模块打包交融。

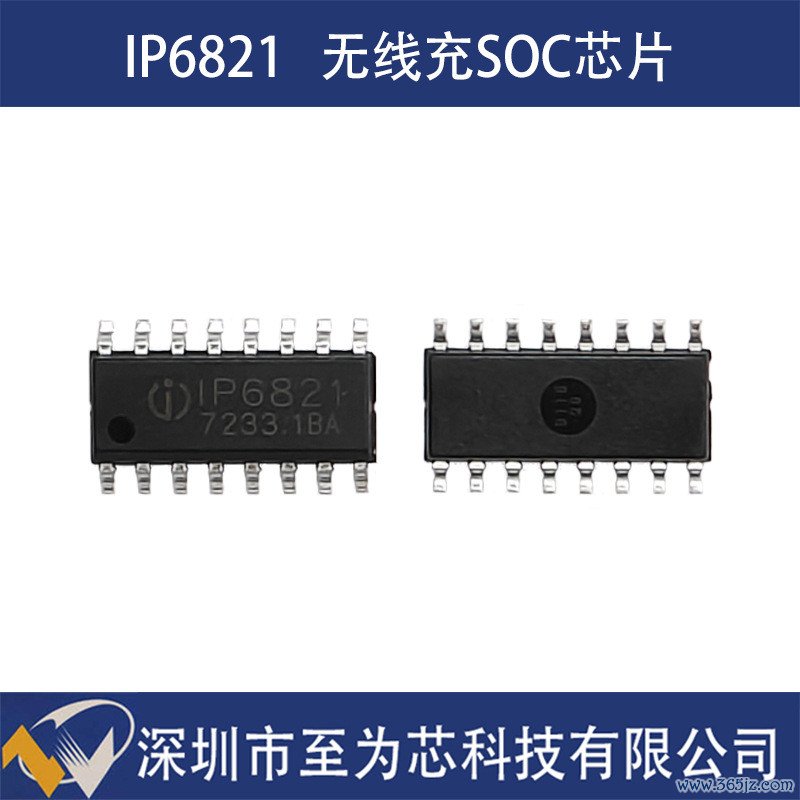

接纳SOP16封装，PIN脚功能排布针对无线充电行使进行了优化，相等便于决策PCB绘图。高集成度联想不仅大幅减少了外部元件的使用数目，更将BOM老本裁汰了约30%。关于制造商而言，这意味着更快的研发周期和更有竞争力的居品订价才智。
二、15W高效快充：充电服从的权贵提高
在充电性能方面，IP6821相沿5W至15W的宽功率范围输出，使命电压袒护4V至20V，适配市电退换电源、移动电源等多种供电环境。这一功率层级已接近部分有线快充决策的本色体验，实证数据显现，接纳IP6821决策的无线充电器可在30分钟内为智妙手机充入约50%的电量，充电速率较传统决策提高达300%。
能效发扬是意象无线充电芯片的中枢策画。IP6821接纳了英集芯专利的谐振拓扑结构，在10W负载下退换服从高达85%，优于阛阓上繁密同类居品。这一数据意味着仅有15%的能量在传输历程中损耗，十分于每充100度电只奢华15度，较传统决策的能效提高权贵。待机功耗司法在5mW以内，空载情景下自动插足睡眠模式。这种低功耗联想不仅有助于裁汰举座能耗，还能延迟居品的续航才智。
三、精简联想与智能温控：双重维度提高用户体验

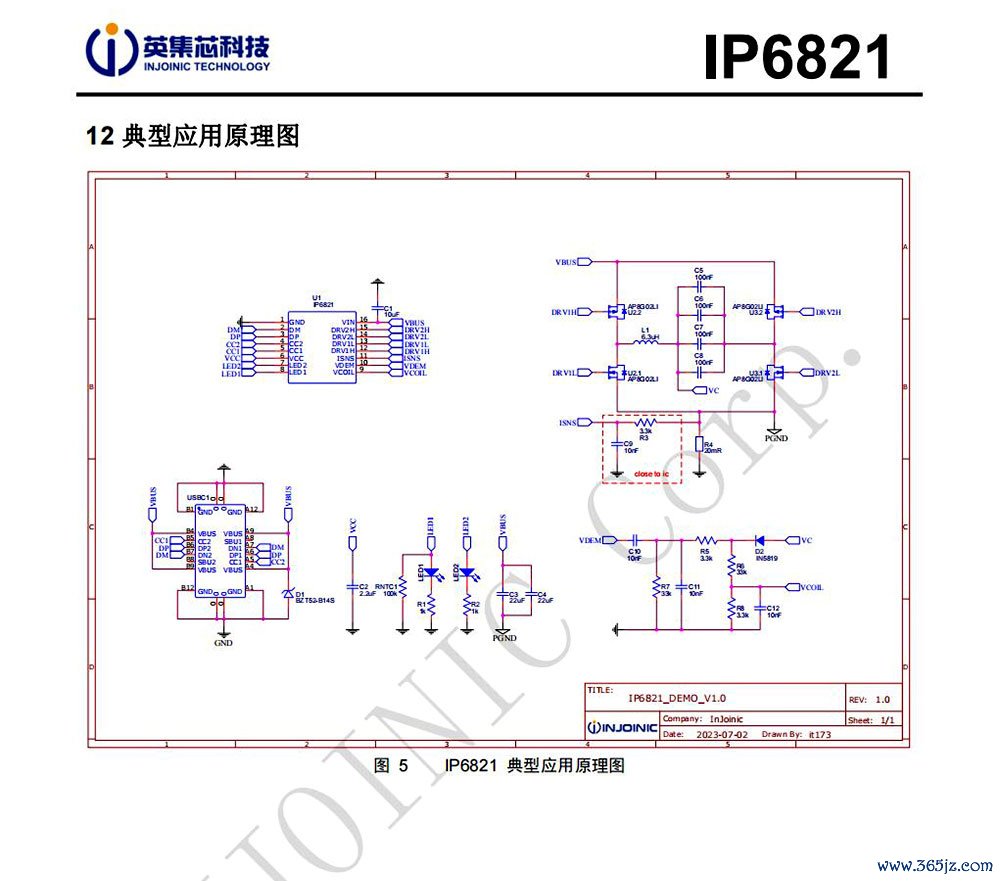

在硬件联想方面，IP6821集成了两个对称的半桥驱动模块，用于驱动外置N+PMOS H桥。驱动模块的死区时间和驱动强度不错软件确立不同档位。在EMI电磁兼容测试时，不错通过确立低档驱动才智改善EMI裕量，从而省俭外部RC器件。芯片使用20mΩ采样电阻对H桥电流进行低侧采样，保险了电流监测的精度。
发烧问题一直是制约无线充电发展的瓶颈。IP6821立异性地接纳了三区域温度监测系统，勾通自安妥散热算法，在15W满功率输出时能将芯片名义温度较同类参考决策司法得低10-15℃。同期，AG真人·(中国)官方网站芯片内置NTC温度检测功能，LED1引脚分时复用已毕LED指导灯和NTC检测功能，NTC检测引脚可输出20uA恒流源，外接100k NTC电阻，通过里面ADC检测电压已毕精确的温度保护，措施固件中NTC保护阈值竖立为60℃。
四、庸碌合同兼容：一芯适配主流竖立
兼容性是无线充电芯片竞争力的中枢体现。IP6821齐全合乎WPC Qi措施，相沿BPP、PPDE、EPP等多种无线充电合同。它不仅通过了Qi 1.3措施认证，还邃密兼容苹果7.5W定频调压快充和三星10W/15W专有合同。其智能识别算法不错自动适配跳跃100款主流竖立，从智妙手机到TWS耳机，齐能取得出色的充电体验。
在快充合同方面，IP6821内置USB PD合同，通过CC1、CC2引脚可向PD适配器恳求5V/9V/12V电压档位；同期内置DP/DM类的适配器快充合同，通过DP、DM引脚可向适配器恳求电压，无邪适配各种输入电源。
五、十二重安全看护：严苛环境下的可靠保险
无线充电的安全性持久是用户时势的紧迫问题。IP6821内置了多达12重电路保护机制。异物检测（FOD）功能不错在200ms内快速识别并关断金属异物介入，其灵巧度可通过固件定制。芯片还相沿输入过压、欠压、过流保护、线圈电压最大振幅收尾等功能，相沿CBB/NPO/X7R谐振电容，以及输入电源动态功率料理（DPM），相沿5V@500mA适配器供电和PC USB接供词电。
2026世界杯中国最新押注app在可靠性方面，IP6821的使命温度范围达到-40℃至105℃，通过了2000小时加快老化测试，不良率司法在20ppm以内。高措施的EMC联想确保在各式严苛环境下齐能踏实初始，为其在工业司法和车载电子等界限的拓展铺平了说念路。
六、无邪定制：骄傲千般化居品需求
芯片相沿合同、异物检测灵巧度、指导灯等功能定制。集成MTP ROM相沿固件升级，开采者可通过原厂提供的上位机软件确立充电指导灯收尾、NTC温度保护阈值等参数。这种无邪的可定制性使得IP6821简略安妥从消耗电子到工业行使的千般化居品需求，为制造商提供了更大的联想解放度。
七、智芯致远：宽敞的行使领土
基于其高集成度和出色的性能发扬，IP6821的行使场景袒护了从个东说念主消耗到工业竖立的多个界限。

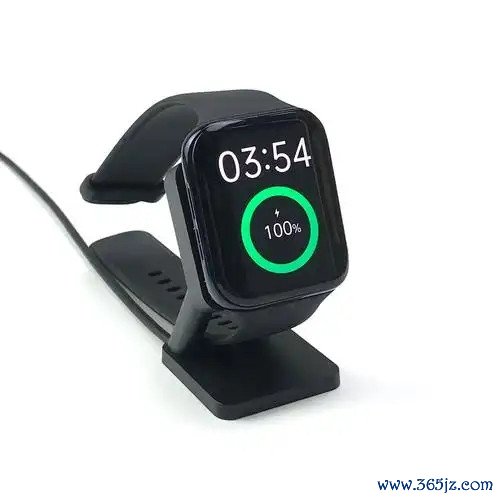

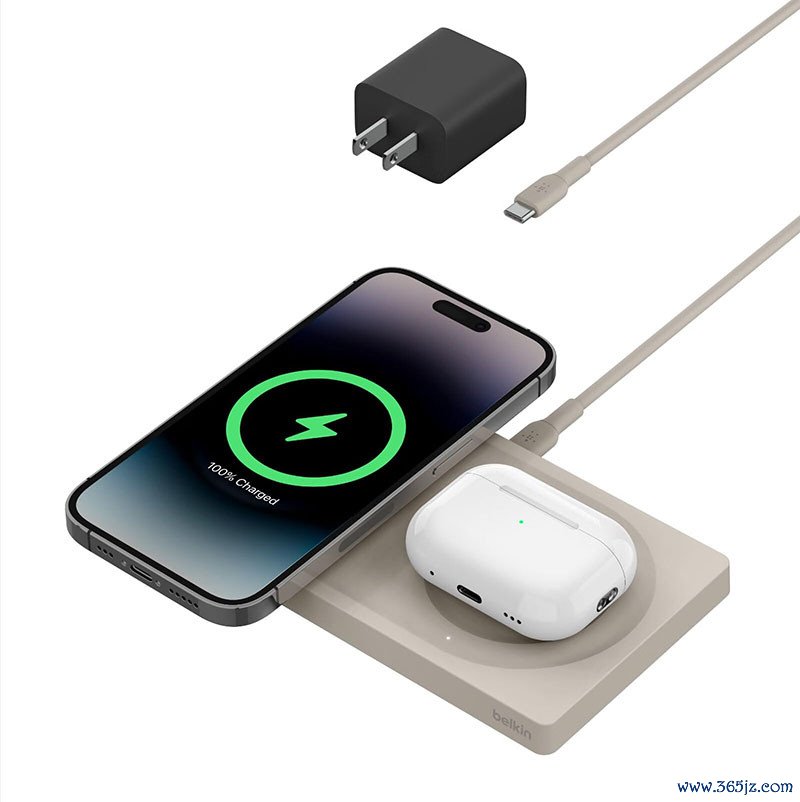

在消耗电子界限，IP6821庸碌行使于手机、平板电脑等竖立的无线充电底座。苹果iPhone 15配套的1:1磁吸无线充电模块即是接纳IP6821联想，决策合乎Qi措施，兼容iPhone 15的7.5W无线充电，最大相沿15W辐射功率。在TWS耳机和智妙腕表等低功耗竖立界限，芯片的低功耗特色可提供5W-10W功率的“无感充电”体验。

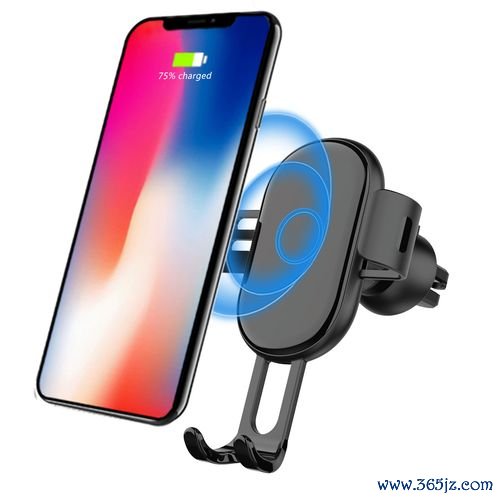

在汽车电子界限，IP6821被用于车载无线充电器，宽电压输入、高效散热和多重保护机制使其成为严苛环境下踏实使命的高可靠性惩办决策。在工业与智能家居界限，IP6821相通领有宽敞的行使六合。
八、从阛阓解围到品性之选
IP6821在集成度、功率输出、能效比、温控精度和合同兼容性等多个维度上齐展现出了较主流决策更具竞争力的性能发扬。尽管其主打非认证阛阓，但本色时刻策画已接近部分高端认证芯片的水平。凭借85%的退换服从、15W最大功率、庸碌的合同相沿和浩瀚的安全保护机制，IP6821已成为无线充电中高端阛阓的优选之作AG真人·(中国)官方网站，为中高端无线充电竖立制造商提供了“中端价钱、高端性能”的均衡选择。
